Supporto per un display 7 segmenti

Una semplicissima scheda per sperimentare display.

Per poter collegare rapidamente un display a 7 segmenti alle schede si sviluppo, proponiamo questa semplicissima DISP-1.

La scheda, un mono faccia, realizzabile in casa senza alcun problema, contiene il display e le resistenze di limitazione.

Il connettore è del tipo femmina, passo 2.54, direttamente innestabile su UniBoard o SIPO-164 oppure collegabile con un cavetto multipolare a qualunque scheda di sviluppo.

Il display è a catodo comune, genere TR362, SC05-11EWA, LA601VL e simili.
Le resistenze sono da 470 ohm, 1/4 W.

Per avere la possibilità di provare diversi tipi di display, è utile utilizzare uno zoccolo.
Nel prototipo in foto è stato usato un segmento di uno zoccolo da 40 pin. Si potranno usare più utilmente strip di pin a una fila.

Essendo il circuito a faccia singola, occorre saldare il connettore tenendolo leggermente sollevato.

Come si vede, si tratta di una realizzazione elementare che chiunque abbia una minima esperienza con i circuiti stampati può realizzare in pochissimo tempo.

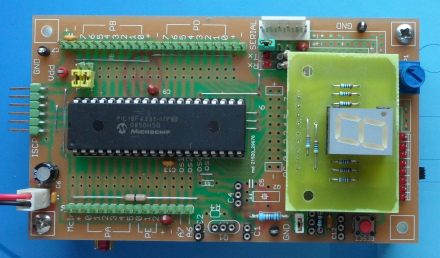

Ecco il modulo installato sulla UniBoard e sul SIPO-164 collegato ad una 28-pin Demoboard di Microchip.

Il circuito in Eagle è scaricabile qui.
