LPCuBoard è prevista per tutti i PIC a 8 bit in contenitore DIP
8/14/18 pin., compresi i PIC10F.
Zoccolo del microcontroller
I processori trovano posto su uno zoccolo con contatti a tulipano di alta
qualità.
C'è anche la possibilità di installare uno ZIF. Questa opzione può non
essere eccessiva in una scheda prevista per istruzione, sperimentazione, test:
in pratica si
rivela assai utile dove occorre sostituire ripetute volte i chip, facilitando l' operazione ed
evitando danni ai pin.

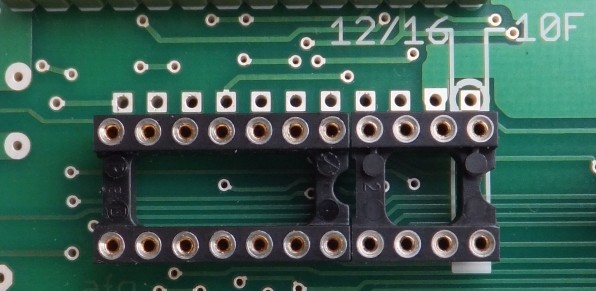

Data la diversa piedinatura dei PIC10F in package DIP, è stato usato uno
zoccolo a 22 pin.
Per semplicità di uso, tutti i chip a 8/14/20 pin sono
inseriti nello stesso zoccolo. La serigrafia riporta il posizionamento del pin
1 a seconda del tipo di chip impiegato.
 |

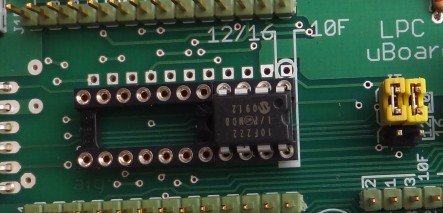

PIC10F, DPIP 8 pin.
Il pin 1 corrisponde al pin 1 dello zoccolo.

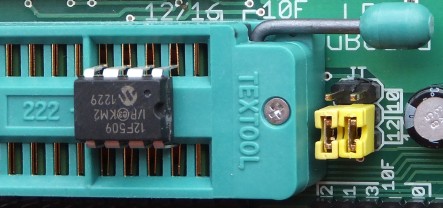

I ponticelli JT vanno posizionati come nella foto. |
 |

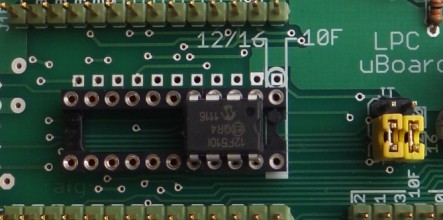

PIC12F, PDIP 8 pin
Il pin 1 corrisponde al pin 2 dello zoccolo.
I ponticelli JT vanno posizionati come nella foto. |
|
PIC16F, PDIP 14 pin.
Il pin 1 corrisponde al pin 1 dello zoccolo.
I ponticelli JT vanno posizionati come nella foto. |
 |

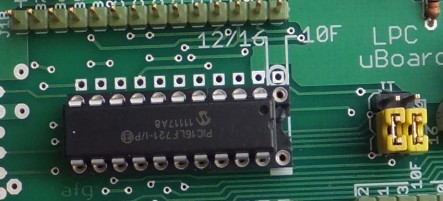

PIC16F/18F, PDIP 20 pin.
Il pin 1 corrisponde al pin 1 dello zoccolo.
I ponticelli JT vanno posizionati come nella foto. |
La serigrafia aiuta ad evitare errori di inserzione.

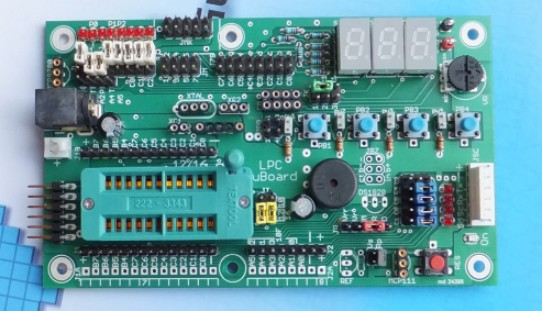

Del tutto analoga la situazione se si utilizza uno zoccolo ZIF: il pin 1
corrisponde solamente per i 10F, mentre tutti gli altri sono inseriti a
partire dal pin 2. Ad esempio, per un 12Fxxx:

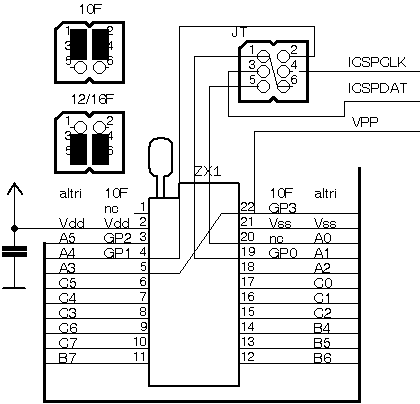

Data la diversa disposizione delle connessioni, occorre agire
contemporaneamente su due jumper:
| 10F |
tutti gli altri |
 |
 |

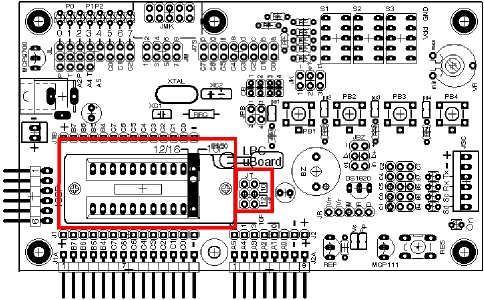

La serigrafia indica la posizione dei jumper a seconda dei modelli usati.
ICSP

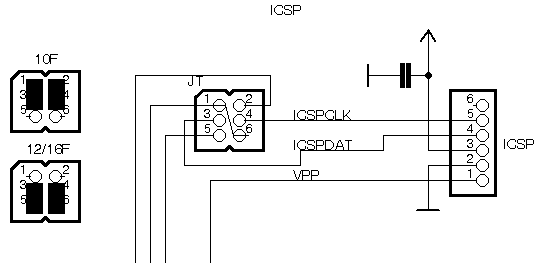

La presa ICSP è prevista per la connessione diretta con i PICkit (o con
ICD o REALICE
attraverso l' adeguato adattatore.)

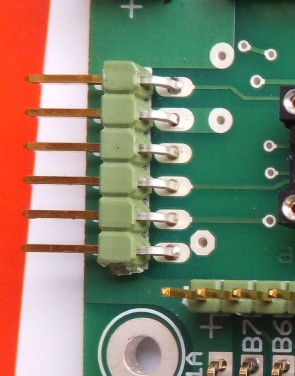

Il pin 6, normalmente non utilizzato, è accessibile comunque su una
piazzola del circuito stampato.
PICkit2 e PICkit3 potranno essere innestati direttamente. ICD e RealICE
utilizzeranno l' apposito adattatore.
|
