ESERCITAZIONE # 9
HARDWARE

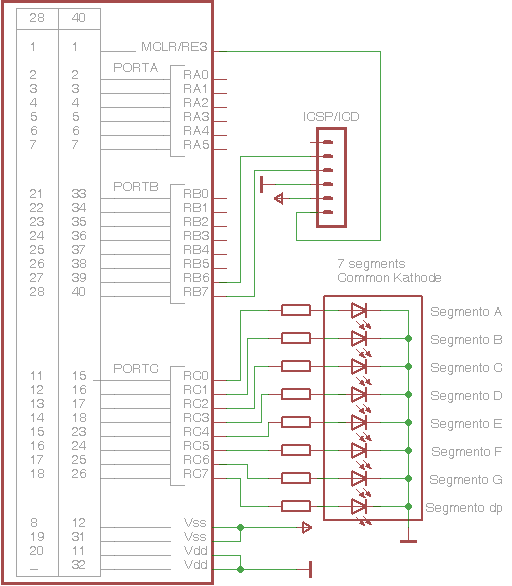

Lo schema dell' applicazione è il seguente:
 |
Il display utilizzabile è un qualunque display a 7 segmenti, a catodo
comune.
Le resistenze in serie potranno avere valore compreso tra 220 ohm e 1
K ohm a seconda della sensibilità del display utilizzato.
Saranno da preferire elementi a bassa corrente.
In ogni caso i PIN
del PIC possono fornire fino a 25 mA.
Per la realizzazione pratica, solitamente i display hanno due pin di
catodo comune, ma è sufficiente che uno solo sia collegato a massa.
Il modulo DISP-1 contiene display e resistenze di limitazione ed è
direttamente inseribile sul connettore di PORTC della UniBoard.
Ovviamente il circuito necessario può essere realizzato con qualsiasi altra
tecnica a disposizione.
|
Pickit3 (o 2) è collegato direttamente alla presa ICSP/ICD.
Il setup del progetto in MPLAB è predisposto perchè il Pickit fornisca
direttamente alimentazione alla board, senza richiedere alcuna altro
collegamento al di fuori della connessione USB del Pickit stesso.
Se si usa un diverso debugger, verificare se è richiesta una alimentazione
esterna oppure no.
Se non si dispone dell' hardware è possibile seguire comunque l' esercizio
utilizzando SIM di MPLAB.
Per problemi legati all' uso dei tool di debug, qui trovate alcune
informazioni utili.
|
