TIMER0




Il TIMER0 nelle diverse famiglie di PIC a 8 bit.

Timer0 è una periferica presente in tutti i PIC a 8 bit, con struttura analoga e compatibile per quanto riguarda il software, anche se esistono alcune varianti della forma di base.

Le caratteristiche di questo timer sono le seguenti:

  • contatore a 8 bit: come solito per Microchip, si tratta di un contatore "a crescere", cioè che conta in salita da 00 a FFh (255 decimale), incrementando di 1 ad ogni impulso del clock e che va in overflow al 256esimo impulso.
  • clock interno o esterno: è possibile contare impulsi derivati dall' oscillatore interno o da una sorgente esterna collegata ad un pin.
  • fronte del clock programmabile: è possibile programmare il fronte di commutazione del livello del segnale di ingresso per cui il contatore avanza.
  • prescaler 2/4/8/16/32/64/128/256: il prescaler divide per il fattore indicato il segnale di ingresso. E' condiviso con il modulo WDT.
  • sorgente di interrupt non periferico: in generale, il TIMER0 è fonte di interrupt non periferico, abilitabile da programma.

I registri, le funzioni dei bit di controllo e le label relative sono identiche per i PIC Base e Mid: questo fa si che una sezione di sorgente che riguarda il TIMER0 possa essere portata da un processore all' altro senza alcuna modifica, in quanto opera in modo eguale su tutti.
Nei PIC18F le funzioni di TIMER0 si discostano di poco, con la variazione principale dovuta al registro di conteggio programmabile a 8/16 bit. In ogni caso, i default al POR fanno si che la struttura, anche in questo caso, sia compatibile.
Questo è un notevole vantaggio, dato che non è necessario imparare per ogni processore una diversa gestione del TIMER0.

Vediamo qualche dettaglio.


TIMER0 nella versione base (Baseline e Midrange)

Per comprendere il funzionamento del timer, utilizziamo le caratteristiche della struttura di base. Nella maggioranza dei PIC 10/12/16 il Timer0 ha questo diagramma a blocchi tipico:

Sono possibili alcune variazioni delle caratteristiche base:

  • clock: In alcuni PIC dotati di comparatore, l' ingresso di conteggio può essere anche collegato all' uscita del comparatore (es. PIC10F204/206).
  • sorgente di interrupt : Nei Baseline questa opzione non è disponibile, mancando la funzione di interrupt.

In tutti i casi, l' uso di Timer0 dipende da tre registri:

  • 1 registro di conteggio TMR0
  • 1 registro di controllo OPTION
  • 1 registro di gestione dell' interrupt INTCON (solo Mid-range)

Il conteggio viene eseguito in un registro apposito a 8 bit, TMR0 , che è accessibile in lettura e scrittura.

  • Il registro di conteggio parte da 0 e incrementa ad ogni impulso di clock.
  • Il contenuto del registro aumenta sino a FFh (255 decimale).
  • Al successivo impulso (duecentocinquantaseiesimo), il contatore va in overflow e riprende a contare a partire da 00

Come per gli altri timer/counter, una volta raggiunto l' overflow si determinano le seguenti azioni:

  • dove disponibile il registro INTCON, viene settato un flag di interrupt TMR0IF. Questo flag resta settato fino a che non è cancellato da programma
  • se sono stati abilitati i bit TMR0IE e GIE, si genera una richiesta di interrupt.. Non occorre che sia abilitato anche PEIE perchè si tratta di un interrupt non-periferico.

Il clock di conteggio può essere derivato da diverse fonti:

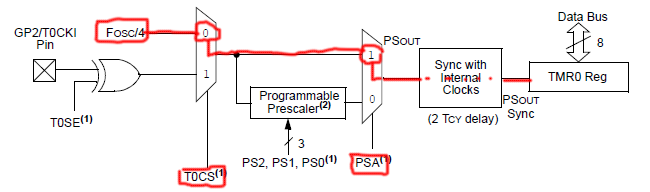

  • dal clock del processore, Fosc/4. Il bit T0CS (Timer0 Clock Select) a livello basso, in OPTION_REG , provvede alla selezione. Il bit PSA (PreScaler Assignment) a livello 1 esclude il pre divisore del clock
    Il segnale di conteggio viene sincronizzato con il clock interno e inviato al registro contatore.

Se occorre una pre divisione del segnale da conteggiare, il bit PSA a livello 0 inserisce il prescaler, il cui valore è determinato dai bit PS2:0.

Il conteggio può essere anche riferito ad un segnale esterno:

  • il clock esterno arriva attraverso il pin T0CKI (Timer0 ClocK Input). Tipicamente T0CKI corrisponde a RC0 o GP2 (per i pic10F). Da notare che, selezionando con il bit T0CS a livello 1 nell' OPTION_REG la scelta del clock esterno, essa assegna automaticamente la funzione di ingresso al pin sovra passando una eventuale selezione diversa nel registro di direzione TRIS.

Come in precedenza, PSA determina se il segnale passa o meno attraverso il predivisore.

Da notare la funzione del bit  T0SE (Timer0 Source Edge), sempre in OPTION_REG, che permette la scelta del fronte di commutazione di livello del segnale sul pin T0CKI. Si tratta di un gate XOR che agisce come inverter.
Si può così selezionare il fronte di salita o di discesa.


Nei Base e Mid il Timer0 è sempre attivo, ovvero non dispone di bit di accensione/spegnimento.
Questo vuol dire che, fino a quando è presente un clock, il registro di conteggio sarà incrementato.

Occorre tenere presente questo aspetto del funzionamento del timer, importante quando esso viene usato ripetitivamente per generare periodi o cadenze di tempo.


Il prescaler

Il prescaler ha la funzione di dividere il clock in ingresso, sia che provenga dall' oscillatore interno, sia che provenga dal pin T0CKI; si tratta di un ripple counter che divide  per numeri pari (2/4/8/16/32/64/128/256). Così, il rapporto 1:8 indica che il prescaler invierà al contatore un impulso ogni 8 in ingresso. La scelta del valore è effettuata con i bit PS2:0 dell' OPTION_REG.
Se non si desidera alcuna divisione del clock, il prescaler non va assegnato; in tal caso il rapporto è 1:1, ovvero il segnale di conteggio non sarà diviso in alcun modo.

Una particolarità tipica di questo modulo è che il prescaler è in comune con il WDT e quindi il bit PSA è, in sostanza, uno switch che commuta il prescaler o al modulo del watchdog o al timer; non è quindi possibile averlo per entrambi contemporaneamente.
Per comprendere meglio la cosa, prendiamo un diagramma semplificato del complesso TIMER0/Prescaler/WDT

La chiave è il bit PSA. A livello 0 instrada il segnale di ingresso del conteggio attraverso il prescaler (percorso verde), mentre il segnale del WDT viene passato direttamente (percorso blu).

Per contro, se il valore assegnato a PSA è 1, sarà il segnale del WDT ad essere trattato dal prescaler (percorso blu), mentre quello del conteggio perviene direttamente al TMR0.
