PIC12F508/509 e 16F505

L' indirizzamento indiretto

Si tratta di un meccanismo che permette l' accesso alla memoria RAM attraverso un puntatore, che è costituito dal registro FSR e dal registro INDF.
Il registro INDF appare nella lista degli SFR, ma non è un registro fisico. Indirizzando INDF effettivamente si indirizza il registro il cui indirizzo è contenuto in FSR: FSR è un puntatore.

FSR è un registro con 5 bit utili (in 12F508/509): i primi 4 identificano la locazione nell' area 00h-1Fh e il bit 5 indica il banco di RAM a cui accedere (00-1Fh, Bank 0 o 20h-3Fh, Bank 1).
Con questo metodo è possibile accede alla RAM del Bank 1.

Ad esempio, la locazione di RAM  all' indirizzo 07h contiene il valore CCh.  La locazione 08 contiene il valore 0Ah.
Se carichiamo l' indirizzo 07h in FSR, leggendo INDF si otterrà CCh, ovvero il valore contenuto nella locazione puntata. Incrementando di uno FSR (07+1=08) la lettura di INDF renderà 0Ah, dato che ora il puntatore indica la locazione all' indirizzo 08.

Una applicazione : azzerare la RAM da 10h a 1Fh

La lettura INDF (FSR = 0) produrrà 00h. Un tentativo di scrivere indirettamente INDF si traduce in
nessuna operazione (anche se i bit dello STATUS possono essere modificati).

In PIC16F505, il meccanismo è del tutto analogo, ma, data la maggiore estensione dei banchi, FSR utilizza un bit in più.

Per riassumere:

• PIC12F508 ha un solo banco di RAM e non richiede manovre per l' accesso. FSR<7:5> non sono
  non implementati e se letti rendono '1'.

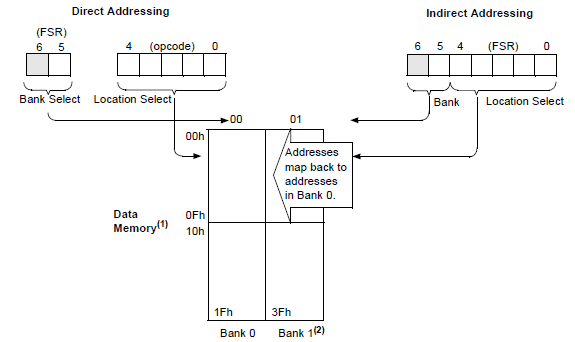

• PIC12F509  ha due banchi. Utilizza FSR <5> per l' accesso al secondo banco. FSR <7:6> non sono implementati e se letti rendono '1'.

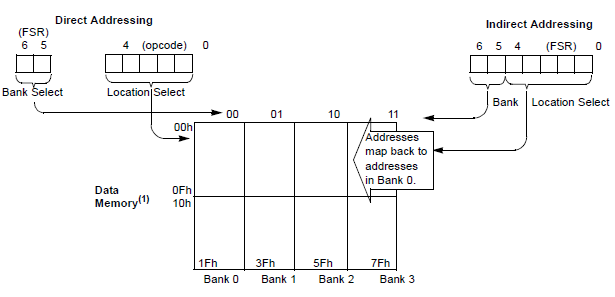

• PIC16F505 ha 4 banchi di RAM. Utilizza FSR<6:5> per l' accesso ai banchi. FSR <7> è non implementato e se letto rende '1'.

Dopo quanto detto potrebbe essere utile un riepilogo dell' organizzazione della memoria. Ricordiamo che in base all' architettura Harvard memoria dati e memoria programma stanno su bus diversi.
Questo comporta che ci sarà un indirizzo 00h per il bus dati, corrispondente ad una locazione di RAM (in questo caso il registro INDF).
E un indirizzo 00h sul bus della memoria programma, corrispondente ad una locazione della Flash (in questo caso, il vettore di Reset).

La memoria programma:

• In tecnologia Flash, è organizzata in "bytes" da 12 bit ciascuno
• Contiene i codici di istruzione e quant' altro serve nell' esecuzione del programma
• Il suo contenuto è creato dalla compilazione del file sorgente del programma e resta invariato anche se manca la tensione di alimentazione
• Il suo contenuto non può essere alterato durante l' esecuzione del programma
• Ci si accede in scrittura e lettura attraverso un dispositivo di programmazione (ICSP)
• In questi PIC è ripartita in:
  - una sola pagina per 12F508
  - in due pagine per 12F509 e 16F505
  da 512 bytes ciascuna. L' accesso alle pagine si effettua con l' aiuto del bit PA0 dello STATUS

La memoria dati:

• In tecnologia RAM, è organizzata in bytes da 8 bit ciascuno
• Comprende sia l' area di RAM dati vera propria, sia l' area dei registri SFR
• Il suo contenuto è modificabile durante l' esecuzione del programma e va perso se manca la tensione di alimentazione
• Il contenuto della RAM dati è indefinito all' accensione, mentre per quanto riguarda gli SFR essi sono inizializzati dai default
• Ci si accede in scrittura e lettura attraverso le istruzioni del programma
• In questi PIC è ripartita in:
  - un solo banco per 12F508
  - in due banchi per 12F509
  - in 4 banchi per 16F505
  L' accesso ai banchi si effettua con l' aiuto del con l' aiuto del bit di FSR.

PIC12F508

PIC12F509

PIC16F505
