PIC16F526

Il RESET

Dobbiamo spendere qualche parola anche su questa funzione, propria di tutti i sistemi a microprocessore e micro controller, perchè non è semplice come si può pensare e, nel caso dei PIC Baseline, assume una importanza particolare.

Per il PIC16F526 il reset può essere generato da varie fonti:

Power-on Reset (POR)
livello basso su MCLR durante il funzionamento normale
livello basso su MCLR durante la condizione di Sleep
WDT Time-out durante il funzionamento normale
WDT Time-out durante la condizione di Sleep
Wake-up dalla condizione di Sleep per cambio di stato di un pin
Wake-up fdalla condizione di Sleep per cambio di stato del comparatore

Va ricordato che questi Baseline non hanno una gestione di interrupt e vaie condizioni, come il cambio di stato dei pin o il timeout del WDT generano un reset. Ne deriva la necessità di discriminare la causa dei vari reset: tutti riportano il PC al vettore di reset, ma in ogni caso i flag dello STATUS si trovano in condizoni diverse. Dall' analisi di questi flag si può capire quale è la causa.

Va ricordato anche che la condizione di reset posiziona vari bit dei registri SFR nei valori di default.

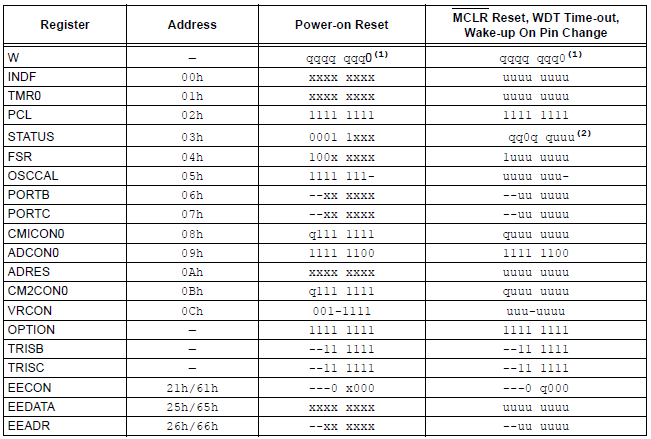

Da questa tabella possiamo rilevare come i default al POR e dopo un altro tipo di reset possano essere differenti.
in particolare, si noterà che alcuni biti non vengono modificati dal reset diverso da POR (u nella tabella), mentre altri, come in OPTION e TRIS, vengono nuovamente caricati con i default. Altri registri, come ADCON0 sono modificati parzialmente.

Un ulteriore particolare che può essere utile conoscere è questo: i Baseline non dispongono di timer di power on (PWRT) programmabile, ma hanno comunque un timer, detto DRT, che inserisce un periodo di wait dal rilascio del reset da parte del modulo di POR integrato al momento in cui viene rilasciato il reset generale del microcontroller.
DRT opera in dipendenza di un free running on-chip oscillator, diverso da INTOSC.

DRT mantiene il PIC in reset per un determinato periodo, come indicato nella tabella a lato.

Il ritardo generato da DRT non ha una elevata precisione e può variare a causa di VDD, della variazione di temperatura e dele tolleranze di lavorazione dei chip.

Il ritardo introdotto dopo l' arrivo della Vdd minima permette ad essa di assestarsi e agli oscillatori di stabilizzarsi.
Infatti, oscillatori esterni, basati su cristalli o risonatori ceramici, richiedono un certo tempo dopo l'accensione per stabilizzare la frequenza generata, tempo maggiore di quello richiesto da una rete RC.

MCLR può essere utilizzato solamente nel caso in cui si applichi una rete RC esterna se si intende generare ritardi maggiori al POR.
Quindi, una eventuale azione su MCLR ha come scopo solamente il reset indotto da un comando esterno (pulsante) o per allungare il ritardo iniziale prodotto dal contatore DRT.

Occorre avere ben chiaro che il reset all' arrivo della tensione (POR) non ha nulla a che fare con il reset prodotto da un livello basso applicato sul pin MCLR.

POR è generato in maniera indipendente da un modulo interno che dipende dal valore della Vdd.

Quale è lo scopo di MCLR, allora?
Semplicemente quello di azionare il modulo interno di reset con un livello basso, proveniente dall' esterno del chip, applicato al pin. Quindi, se non dovete resettare il micro dall' esterno, MCLR NON HA ALCUNA UTILITA', nè funzione. MCLR potrà rivelarsi necessario in alcuni casi particolari:

sincronizzare il reset del micro con altre funzioni, ad esempio, una periferica esterna che richiede di aver completato il suo reset prima di poter essere utilizzata. In questo caso è inutile che il micro tenti accessi prima di questo tempo. Per sicurezza, il suo reset dipenderà dal completamento di quello della periferica.
disponibilità di un reset già presente in un sistema complesso dove interagiscono più microcontroller o microprocessori e in cui occorre una sincronizzazione, spesso concomitante con un clock comune.
utilizzo di un reset supervisor esterno, che mantiene con sicurezza a livello basso il pin MCLR fino a che la tensione non è stabilizzata ad un valore preciso (MCP100, MCP809, ecc)
necessitare di un arresto di sicurezza che blocchi il processore su un comando di emergenza proveniente dall' esterno, dove non è possibile togliere la tensione di alimentazione

La più classica applicazione su MCLR è il pulsante di RESET: premendolo, si porta il livello di MCLR a 0, collegandolo alla Vss.
In questo caso il condensatore ha anche una funzione anti rimbalzi.

Si deve ricordare che il debounce di un pulsante con una rete RC è valido solamente se il tempo dipendente da RC è maggiore di quello dei rimbalzi, il che può richiedere anche 5-10ms addizionali nell' avviamento del microcontroller. Inoltre, la tensione di carica del condensatore non è lineare e richiede, per un punto di intervento preciso, almeno uno schmitt trigger: fortunatamente i progettisti hanno considerato questo e l' ingresso MCLR è appunto di questo genere.

Di conseguenza, questi chip con un basso numero di pin consentono di escludere la funzione MCLR, dove essa non servisse, ed utilizzare il pin come ingresso digitale RB3.

I Baseline non hanno un modulo BOR, che rileva le situazioni di abbassamento della tensione di alimentazione e questa mancanza può essere sentita in alcune condizioni.

In questi casi sarà utile l' aggiunta di un integrato supervisore di tensione che possa resettare il processore per abbassamenti della Vdd al di sotto di un determinato limite di sicurezza.

Perchè questo? Semplicemente perchè il modulo POR agisce SOLO durante la fase di salita della tensione. Quando la tensione scende, il POR non ha alcun effetto.

Ulteriori informazioni sul reset sono consultabili qui.
