PIC16F526

L' indirizzamento indiretto

Si tratta di un meccanismo che permette l' accesso alla memoria RAM attraverso un puntatore, che è costituito dal registro FSR e dal registro INDF.
Il registro INDF appare nella lista degli SFR, ma non è un registro fisico. Indirizzando INDF effettivamente si indirizza il registro il cui indirizzo è contenuto in FSR: FSR è un puntatore.

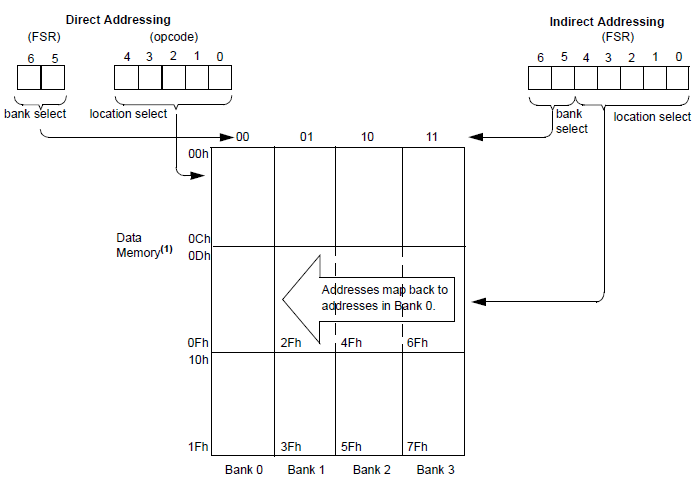

FSR è un registro con 7 bit utili: i primi 5 identificano la locazione nell' area 00h-1Fh e i bit 6 e 5 indicano il banco di RAM. Con questo metodo è possibile accede a  tuttalla RAM :

• FSR<6:5> = 00 ->  Banco 0
• FSR<6:5> = 01 ->  Banco 1
• FSR<6:5> = 10 ->  Banco 2
• FSR<6:5> = 11 ->  Banco 3

Un esempio di uso di FSR come puntatore indiretto per INDF: la locazione di RAM  all' indirizzo 07h contiene il valore CCh.  La locazione 08 contiene il valore 0Ah.
Se carichiamo l' indirizzo 07h in FSR, leggendo INDF si otterrà CCh, ovvero il valore contenuto nella locazione puntata. Incrementando di uno FSR (07+1=08) la lettura di INDF renderà 0Ah, dato che ora il puntatore indica la locazione all' indirizzo 08.

Una applicazione : azzerare la RAM da 10h a 1Fh

La lettura INDF (FSR = 0) produrrà 00h. Un tentativo di scrivere indirettamente INDF si traduce in
nessuna operazione (anche se i bit dello STATUS possono essere modificati).

Dopo quanto detto potrebbe essere utile un riepilogo dell' organizzazione della memoria. Ricordiamo che in base all' architettura Harvard memoria dati e memoria programma stanno su bus diversi.

La memoria programma:

• in tecnologia Flash, è organizzata in "bytes" da 12 bit ciascuno
• Contiene i codici di istruzione e quant' altro serve nell' esecuzione del programma
• Il suo contenuto è creato dalla compilazione del file sorgente del programma e resta invariato anche se manca la tensione di alimentazione
• Il suo contenuto non può essere alterato durante l' esecuzione del programma
• Ci si accede in scrittura e lettura attraverso un dispositivo di programmazione (ICSP)
• In questo PIC è ripartita in due pagine da 512 bytes ciascuna. L' accesso alle pagine si effettua con l' aiuto del bit PA0 dello STATUS

In questo PIC la zona Flash comprende anche un' area accessibile da programma, detta Flash dati, che viene trattata come se fosse una EEPROM. L' accesso a questa Flash dati avviene attraverso un meccanismo indiretto basato sui registri EExxx.

La memoria dati:

• in tecnologia RAM, è organizzata in bytes da 8 bit ciascuno
• Comprende sia l' area di RAM dati vera propria, sia l' area dei registri SFR
• Il suo contenuto è modificabile durante l' esecuzione del programma e va perso se manca la tensione di alimentazione
• Il contenuto della RAM dati è indefinito all' accensione, mentre per quanto riguarda gli SFR essi sono inizializzati dai default
• Ci si accede in scrittura e lettura attraverso le istruzioni del programma
• In questo PIC è ripartita in due banchi . L' accesso ai banchi si effettua con l' aiuto del bit 5 di FSR.
