ESERCITAZIONE # 10

HARDWARE

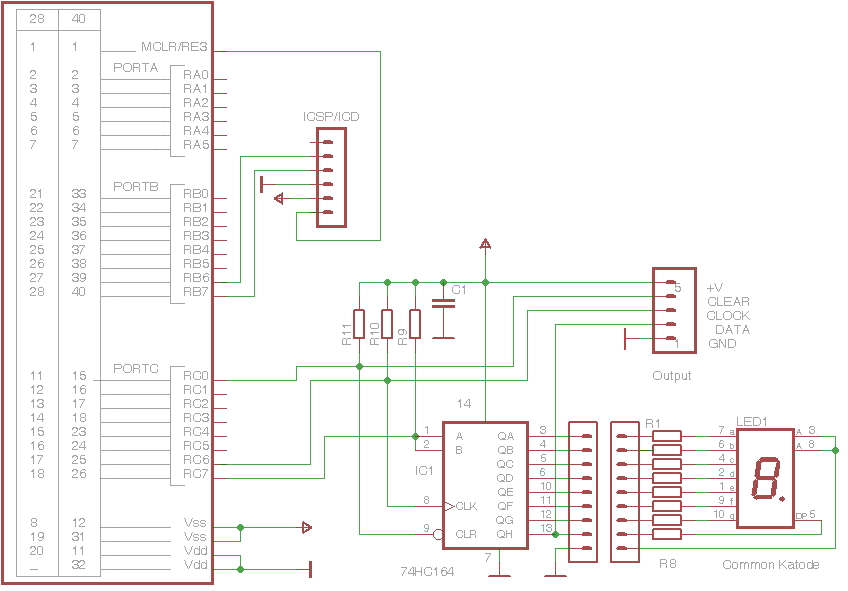

Lo schema dell' applicazione è il seguente:

Per i nostri corsi usiamo il modulo SIPO-164 su cui si innesta il DISP-1, già visti nelle altre esercitazioni.
Il modulo è collegato al PORTC della UniBoard.

Ovviamente il circuito necessario può essere realizzato con qualsiasi altra tecnica a disposizione, dal mille fori alla breadboard.
In ogni caso abbiamo visto come i moduli fino ad ora usati siano realizzabili in casa senza difficoltà.

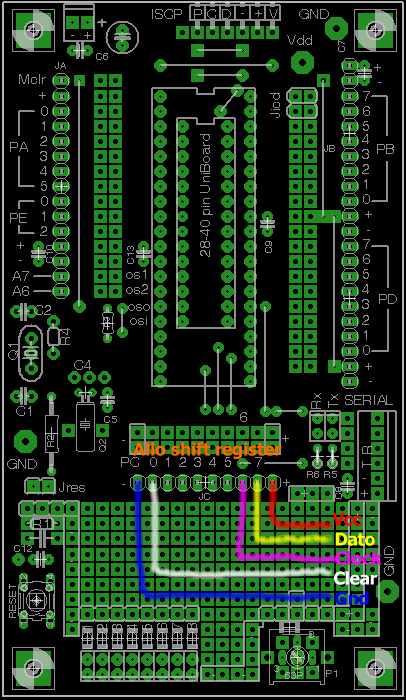

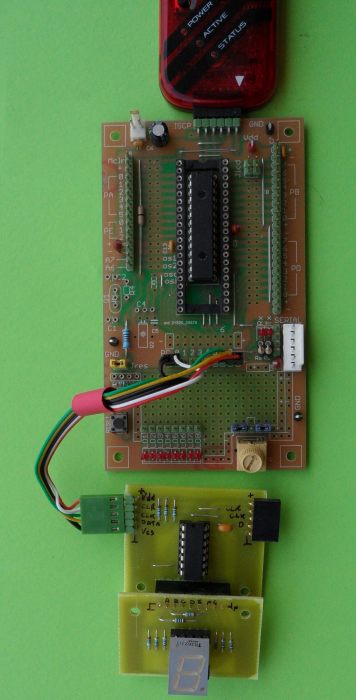

Un topografico della scheda UniBoard con i collegamenti verso lo shift register ed una fotografia delle stesse, collegate a un Pickit3.

Pickit3 (o 2) è collegato direttamente alla presa ICSP/ICD.
Il setup del progetto in MPLAB è predisposto perchè il Pickit fornisca direttamente alimentazione alla board, senza richiedere alcuna altro collegamento al di fuori della connessione USB del Pickit stesso.

Se si usa un diverso debugger, verificare se è richiesta una alimentazione esterna oppure no.

Se non si dispone dell' hardware è possibile seguire comunque l' esercizio utilizzando SIM di MPLAB.

Per problemi legati all' uso dei tool di debug, qui trovate alcune informazioni utili.
